（超低溫）空氣源熱泵熱水機安裝與典型案例分析
安裝步驟:
1、機組的定位，確定機組擺放位置，主要考慮樓面的承重，機組的進出風的影響。
2、基礎制作 ，可以采用水泥或槽鋼，基礎必須在樓面的承重梁上。
3、擺放調整，確保機組擺放平穩，機組與基礎之間采用減震橡膠墊。
4、水路系統的連接，主要是主機與水箱之間的水泵、閥類、過濾器等連接。
5、電氣連接，主機電源線、水泵、電磁閥、水溫傳感器、壓力開關、靶流開關等按接線圖要求進行電氣連接。
6、水路試壓，檢測管路連接有無漏水現象
7、機器試運行，開機前，機組必須接地，采用兆歐表對機器機型絕緣性能檢查。檢查無問題，開機運行。采用萬用表鉗流表對機器的運行電流電壓等參數進行檢查。
8、管道保溫，采用橡塑保溫材料進行保溫，外表面采用鋁皮或薄鍍鋅鋼板進行固定。

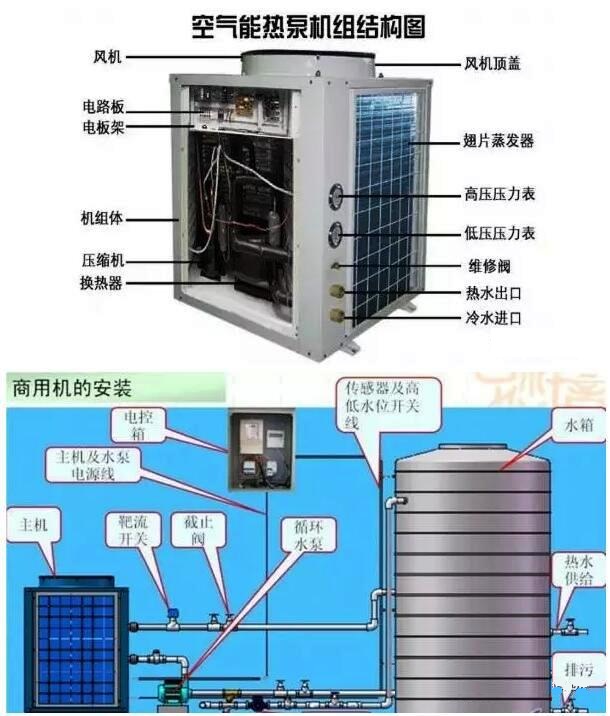

家用機安裝示意：

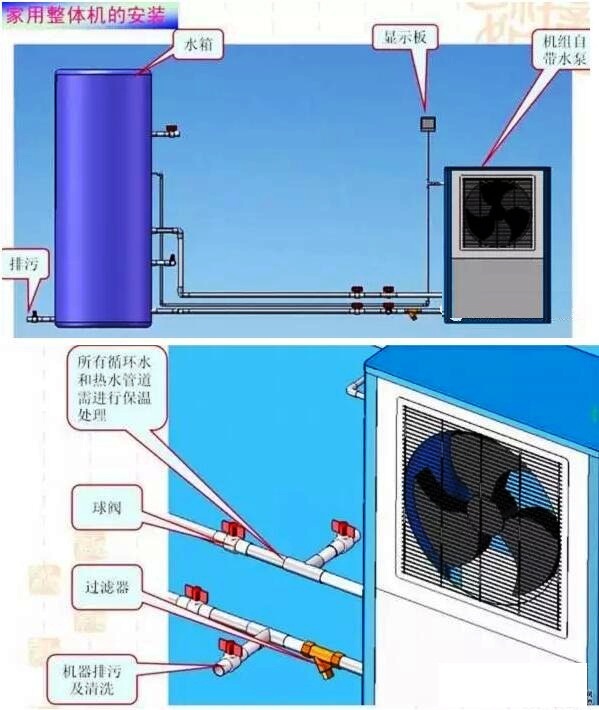

整體機即冷凝器和水泵等全部集成在主機內，用戶安裝時只要將主機進出水管和水箱進行連接即可

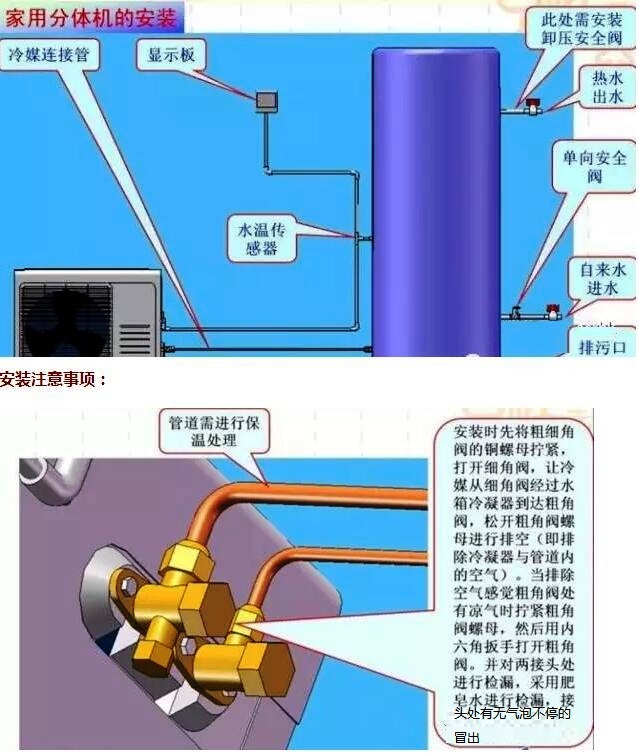

分體機即冷凝器銅管在水箱內部，用戶安裝時不僅要將進出水管和水箱進行連接還需要將冷媒進出管道與水箱進行連接。
(一)主機的安裝
1、熱泵主機的安裝與空調器室外機安裝要求相同。可安裝在外墻、屋頂、陽臺、 地面上。出風口應避開迎風方向。
2、主機與儲水箱之間距離不得大于5米，標準配置為3米。
3、主機與四周墻壁或其它遮擋物之間距離不能太小。
4、如果裝防雨棚保護主機以防止風吹日曬，則應注意保證主機換熱器的吸熱散熱不受阻礙。
5、主機應安裝在基礎堅實的地方，并確保直立安裝，并用地腳螺栓固定。
6、顯示面板不要安裝在浴室，以免因潮濕影響正常工作。
(二)貯水箱的安裝
1、貯水箱可隨熱泵室外機安裝在室外，如陽臺、屋頂、地面，亦可安裝在室內。貯水箱必須坐地式安裝，安裝場合基礎堅實，必須承受到500kg的重量，不可掛在墻壁上。
2、貯水箱附近，以及自來水管和熱水管的接口上裝有閥門。
3、水箱熱水出口的安全閥卸壓口有滴水是卸壓現象，起保護作用，接一根排水軟管就行。
(三)水路連接
1、將出水接口用PP-R管按圖與貯水箱相接，并用生料帶密封。
2、將止回閥的一端與自來水管相連，另一端與貯水箱進水口接管相連。
3、注滿水：打開自來水進水閥，打開熱水管中出水龍頭。開始注水，直至出水龍頭有水溢出時方為注滿，關閉出水龍頭。貯水檢漏，確保不漏水即可。注意：第一次使用，插電源前必須確保貯水箱中水已注滿。
(四)制熱管連接
1、在貯水箱與熱泵主機之間的墻上鉆一個Ф70的管道孔，孔應稍微向外側傾斜。將連接管及一定長度的電纜用塑料扎帶包扎好，穿過打好的管道孔，兩邊套上穿墻管護套。
2、取掉水箱粗細連接管上的封頭蓋帽，分別將粗細連接管擰到貯水箱粗細連接管上的接頭上，用扳手用力擰緊。
3、擰下主機高壓閥和低壓閥的粗細連接管口的封頭蓋帽，將粗細連接管的另一端擰到水箱的工質進口，工質出口的粗細連接管的管口上，用扳手用力擰緊(注：粗管連接三通閥與水箱的上接頭)。注意：盡量不要彎曲銅管，即使扭曲也不要使銅管折癟或折裂。
(五)管路排氣
1、從低壓閥和高壓閥的調節口上拆下蓋帽。
2、將真空泵接口接到注氟口。
3、確保真空度合格，抽空時間不少于20分鐘。如果不便抽空，可以使用R22制冷劑外排空，并檢漏。
4、用內六扳手沿逆時針方向轉動低壓閥和高壓閥的閥芯至完全打開。重新蓋好所有蓋帽，并擰緊。
5、 檢漏：用肥皂水檢查各管子連接處及各蓋帽口，是否有泄漏，若有，須用扳手擰緊至不漏，絕對不允許有泄漏現象。
注意：空氣進入系統會引起壓縮機工作不正常。
(六)電器的連接
1、所配插座必須可靠接地。
2、所配電源插座容量應符合主機的電流功率要求。
3、機組電源插座周邊不要安放其他用電設備，以免影起漏電保護插頭跳閘。 注意：電源插座必須可靠接地。
4、將水溫傳感器探頭裝進水箱中部的探頭管內，并加以固定。
總之分體機的安裝是比較復雜的，一般的安裝人員是不能勝任的，推薦安裝人員需有相當的空調安裝經驗。

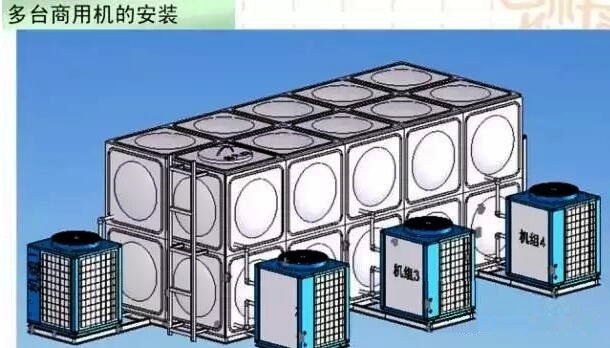

下面是整體機的安裝：
超低溫空氣源熱泵熱水機組安裝典型案例分析

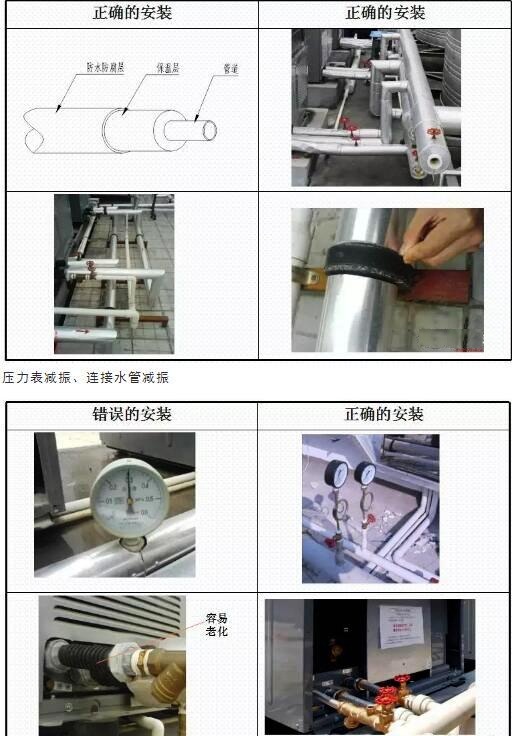

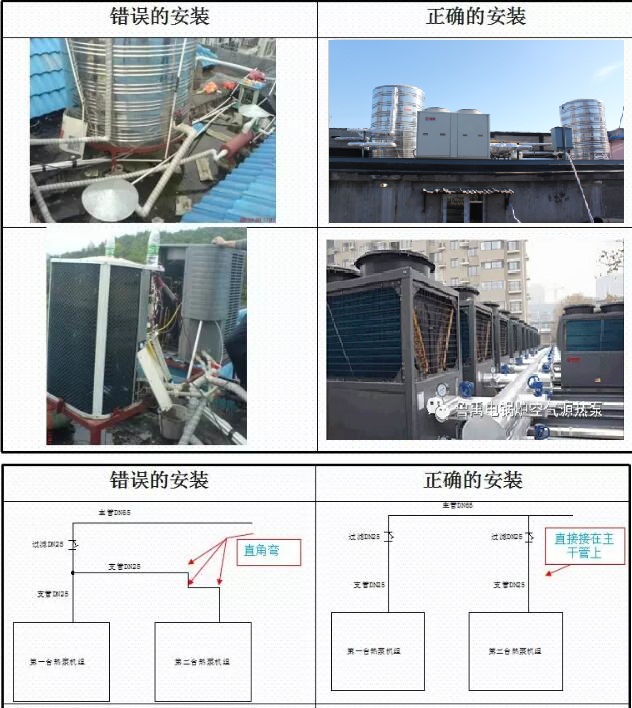

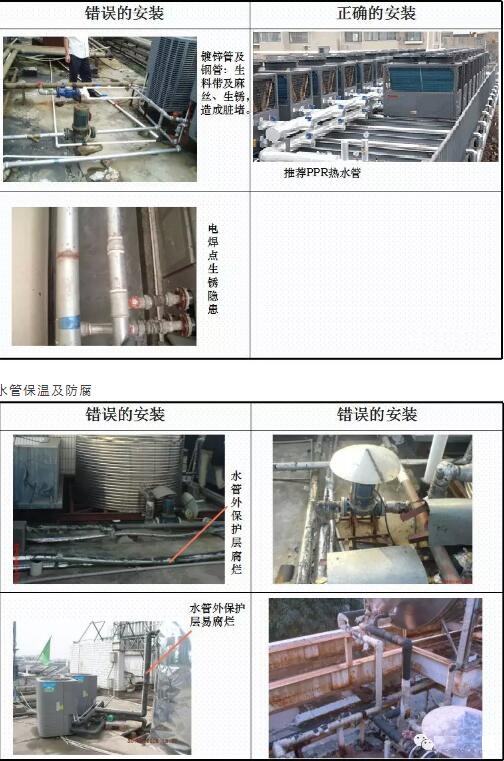

一、管道及附件：橫平豎直，減少水阻。
管道材料的選擇

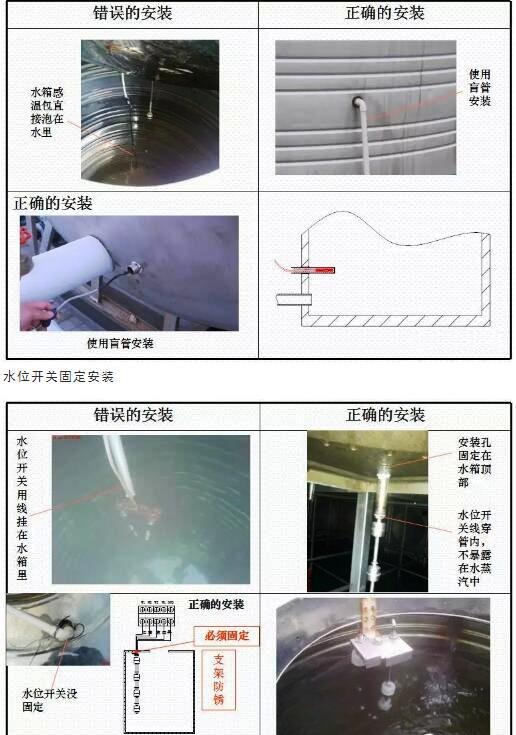

二、水箱及附件：水箱傳感器盲管安裝

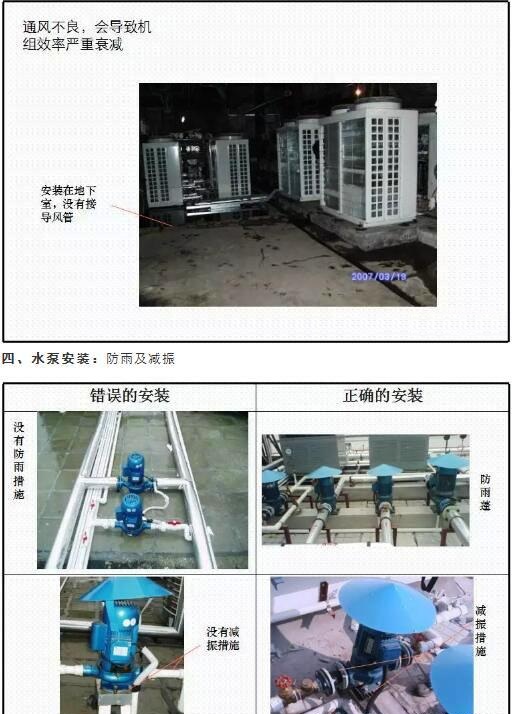

三、主機安裝：保持外機通風良好

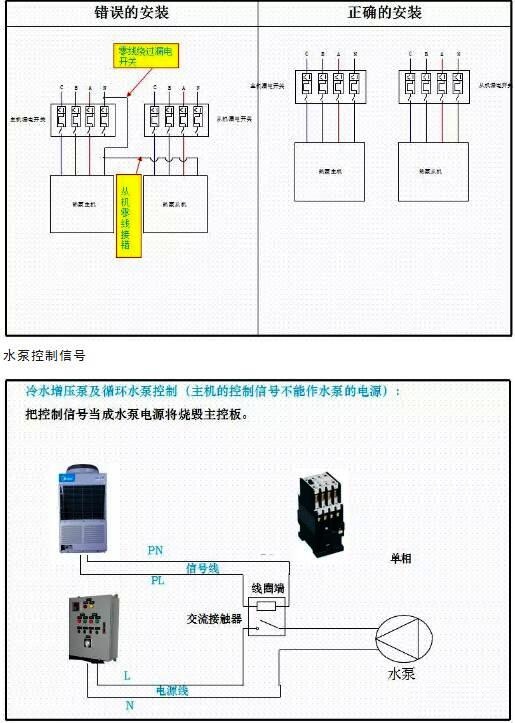

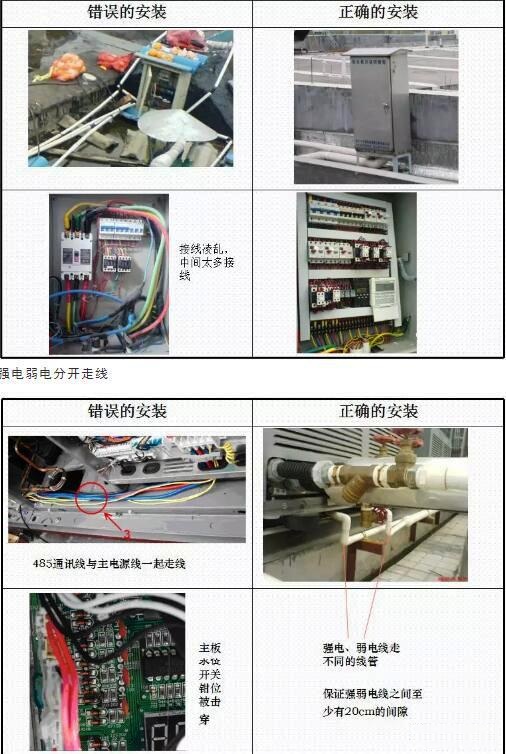

五、電氣安裝：電控箱做好防水、接線規范
零線接錯導致跳閘

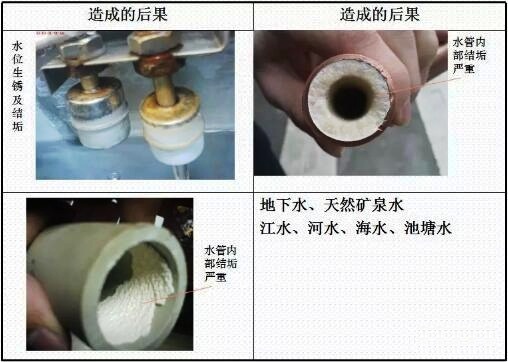

六、水質要求：水質差—地下水
